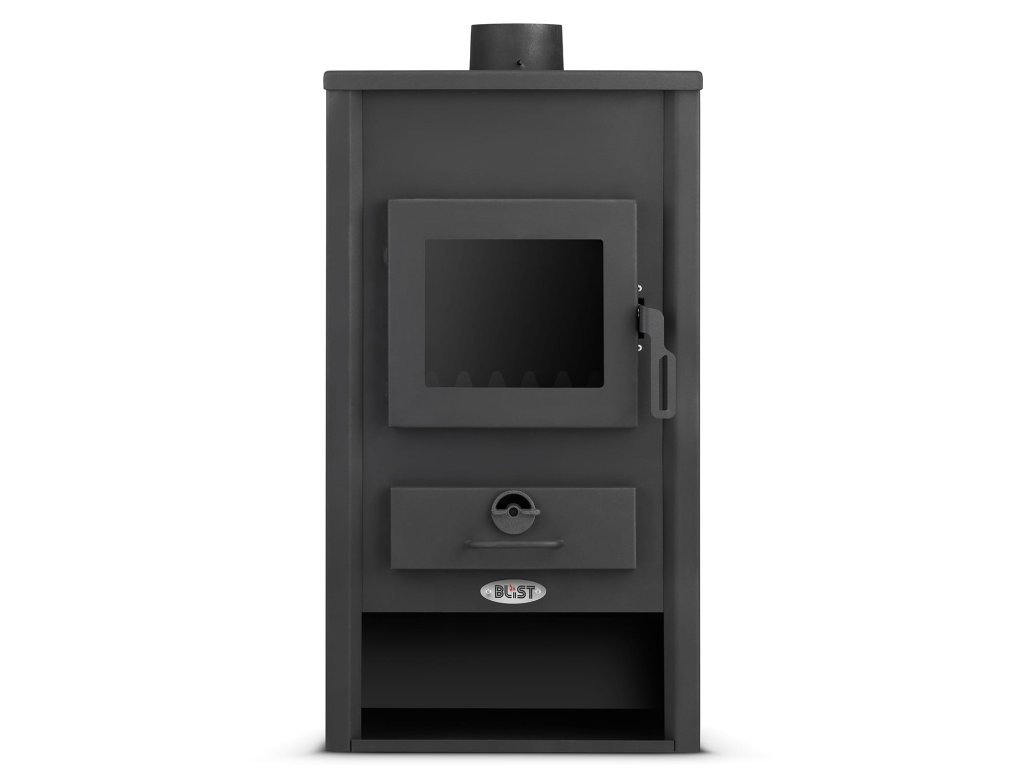

SOBA ȘEMINEU CU MANTAUA DE APĂ BLIST B22E, 19KW, BL-003036

Cu o putere maximă de 22 kW, soba poate încălzi o suprafață de până la 220 m2. Principalul avantaj al sobei este cămașa de apă și posibilitatea de a conecta soba la sistemul de încălzire centrală. Sobele cu manta de apă permit încălzirea apei pentru încălzirea centrală și a apei menajere. Învelișul de apă este alcătuit din pereți dubli care înconjoară camera de ardere. Focul din sobă încălzește apa care curge prin mantaua de apă, care poate alimenta încălzirea centrală sau apa menajeră. Aceasta este ceea ce distinge acest tip de șemineu de soluțiile tradiționale, în care se încălzește doar aerul, iar o parte semnificativă a căldurii este nefolosită și scapă pe coșul de fum odată cu gazele de eșapament.

Parametrii tehnici:

• Capacitate nominală de încălzire: 19,00 kW

• puterea nominală a cuptorului: 6,0kW

• puterea nominală a cămășii de apă: 13,0 kW

• capacitate maximă de încălzire: 22,00 kW

• volumul cămășii de apă: 19L

• clasa de eficiență energetică: A

• Indice de eficiență energetică: 110

• Greutate netă: 80 kg

• greutate totală: 85 kg

• Accesorii recomandate pentru conectare: BLIST

• Ieșire superioară de evacuare: diametru O 120 mm

• amortizor de zgomot reglabil

• eficiență: 74,7%.

• Emisii de CO la 13% O2: 0,09%.

• Emisii de polen la 13% O2: 28,16 mg/Nm3

• Conținut de NOx la 13% O2: 103,81 mg/Nm3

• Conținut de OGC la 13% O2: 45,37 mg/Nm3

• Debitul gazelor de eșapament: 5,16 g/s

• Temperatura gazelor de evacuare: 276°C

• tiraj mediu al gazelor de evacuare: 12 - 14 Pa

• consum de combustibil: 1,50 kg/h

• tip de combustibil: lemn de esență tare recomandat cu umiditate <=20%* mg/Nm3, brichete, cărbune doar ca aditiv până la 10%.

Caracteristici:

• sistem de sticlă curată: DA

• deflector de evacuare: DA

• control al vitezei de ardere: DA

• amortizor de zgomot reglabil: DA

• vizibilitate la foc: DA - sticlă japoneză rezistentă la foc până la 800°C

• recipient detașabil pentru cenușă: DA

• raft pentru lemn sub șemineu: DA

Dimensiuni:

• Dimensiuni exterioare: lățime: 510 mm x adâncime: 460 mm x înălțime: 860 mm

• dimensiuni focar: lățime: 400 mm x adâncime: 310 mm x înălțime: 460 mm

• dimensiuni pachet: lățime: 465 mm x adâncime: 400 mm x înălțime: 870 mm

• dimensiuni geam: lățime: 290 mm x înălțime: 265 mm

• dimensiuni grilă: lățime: 400mm x adâncime: 310mm x grosime: 25mm

• dimensiuni ușă: lățime: 370mm x înălțime: 280mm

• dimensiunile raftului pentru lemne: lățime: 375mm x adâncime: 400mm x înălțime: 140mm

Schema conectării șemineului cu mantaua de apă într-un sistem deschis

1. Șemineu cu manteaua de apă/ 2. Extracția gazelor de ardere/ 3. Vas de expansiune deschis/ 4. Pompă CHP/ 5. Alimentarea cu apă/ 6. Colector de apă caldă menajeră/ 7. Radiatoare/ 8. Țeavă de asigurare/ 9. Țeavă de expansiune/ 10. Țeavă de deversare în canalizare /11. Țeavă de scurgere la canalizare/ 12. 12. Cuptor de încălzire centrală/ 13. Reflux de la instalația de încălzire centrală/ 14. Supapă de reținere/ 15. Schimbător de căldură cu plăci

Diagrama schematică a cuptorului cu mantaua de apă și a cazanului pe gaz într-un sistem închis

1. Cuptor cu mantaua de apă/ 2. Extracția gazelor de ardere/ 3. Vas de expansiune deschis/ 4. Pompa cazanului/ 5. 5. Intrarea apei/ 6. Colector de apă caldă menajeră/ 7. Radiator/ 8. Țeavă de asigurare/ 9. Țeavă de expansiune/ 10. 10. Țeavă de revărsare la canalizare/ 11. Țeavă de scurgere la canalizare

Securitate și certificate
Marcaj CE: DA / indicat pe plăcuța de identificare
Conformitate cu ECO Design 2022 (EKOPROJEKT): DA
Conformitate cu BlmSchV2: DA
